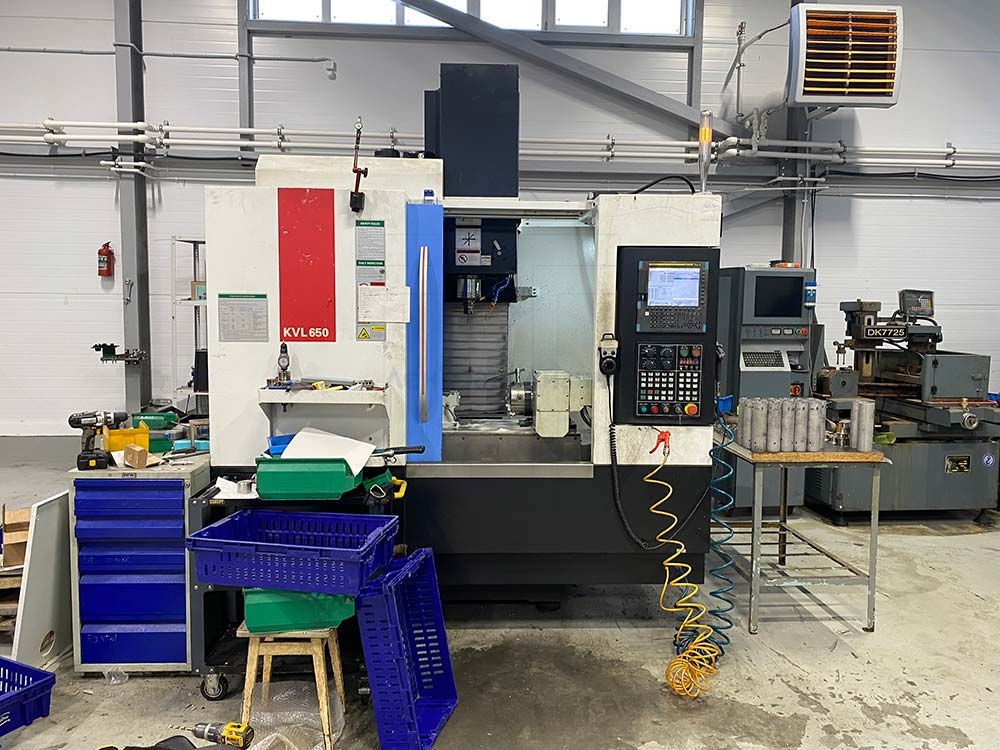

Вертикальный обрабатывающий центр KVL650 (VM740S) с четырьмя осями обработки

Описание оборудования

Представляем вертикальный обрабатывающий центр KVL650 (VM740S) с четырьмя осями обработки.

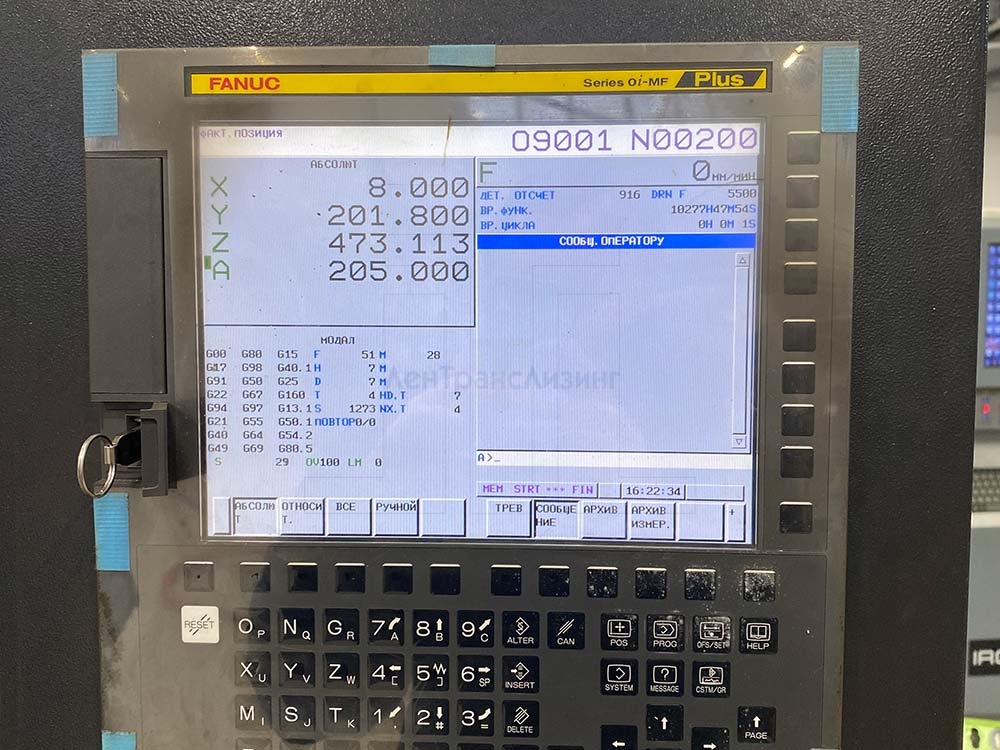

Система управления: FANUC 0i MF(5) PLUS

• Шпиндель ВТ-40, скорость до 10 000 об/мин, мощность 7,5/11 кВт
• Масляная система охлаждения шпиндельного узла
• Магазин инструмента на 20 позиций с автоматической сменой (тип «рука»)
• Поворотный стол GSA-200R (Тайвань) — 4-я ось, комплектуется ручным 3-кулачковым патроном и задней бабкой

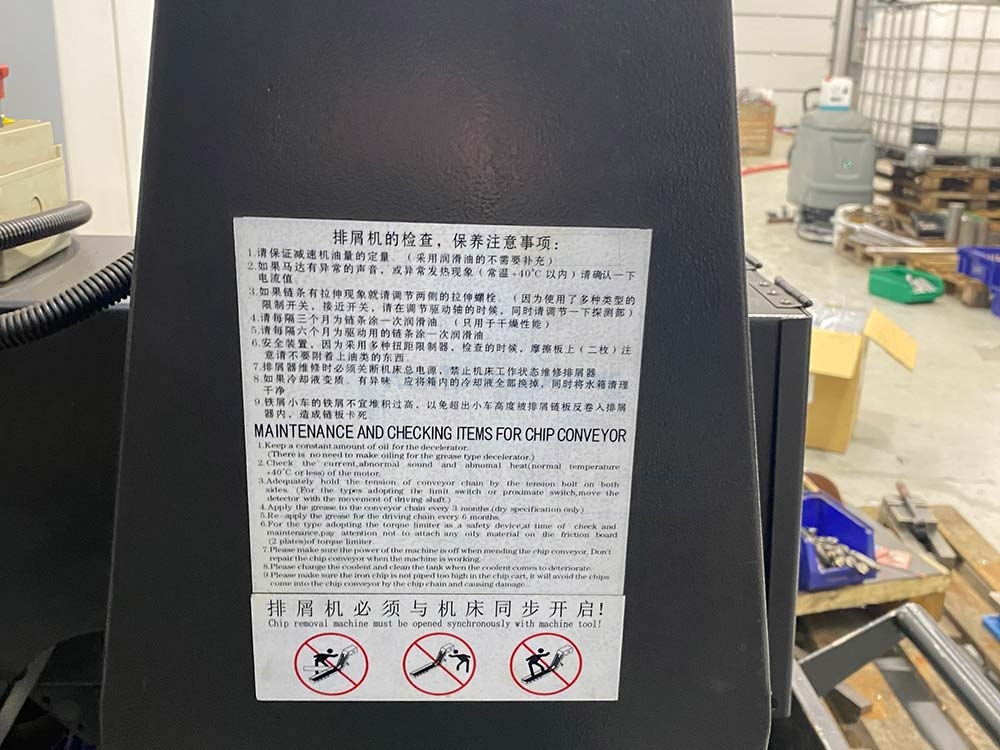

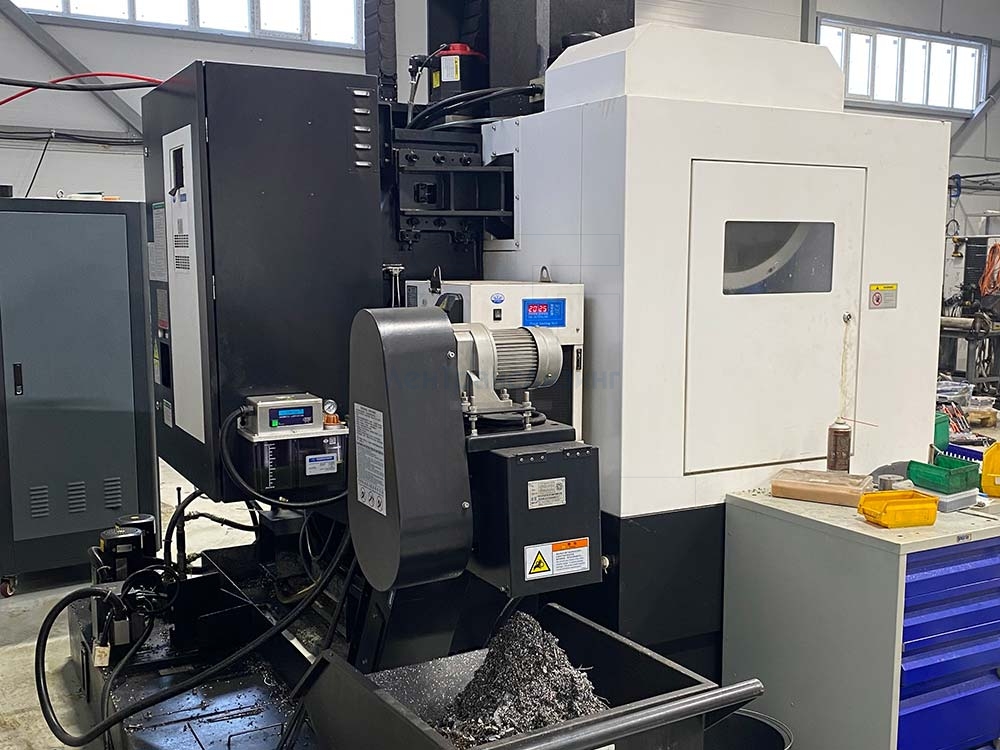

• Ленточный транспортер удаления стружки с тележкой
• Интерфейс передачи данных RS-232
• Кабинетная защита рабочей зоны
• Функция жесткого резьбонарезания
• Освещение рабочей зоны и сигнальная лампа состояния

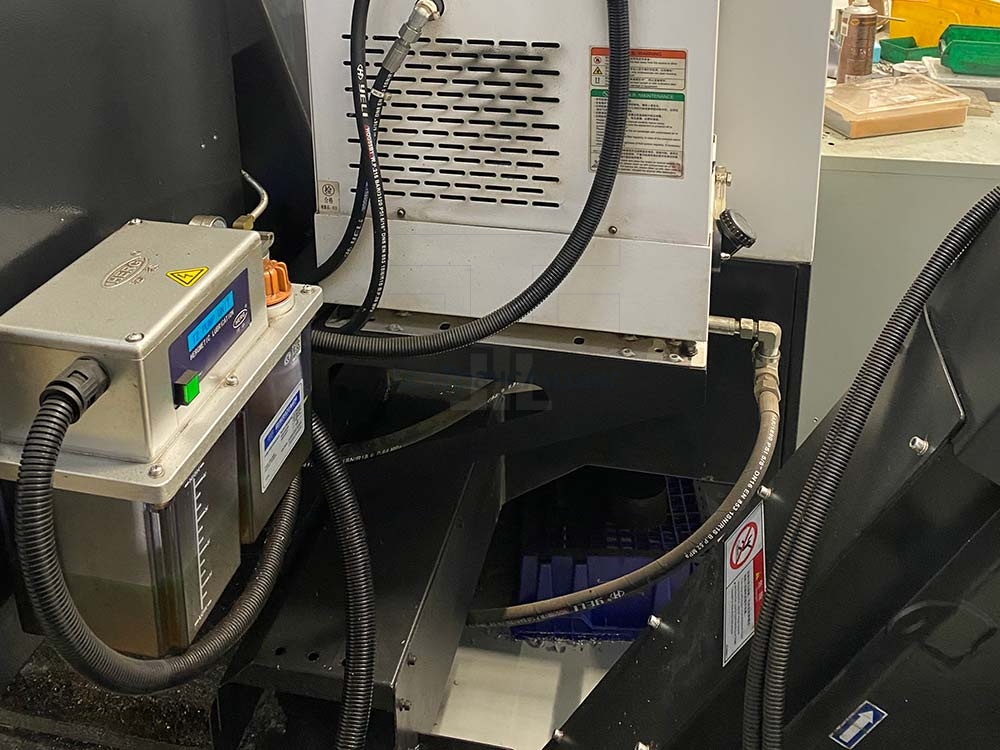

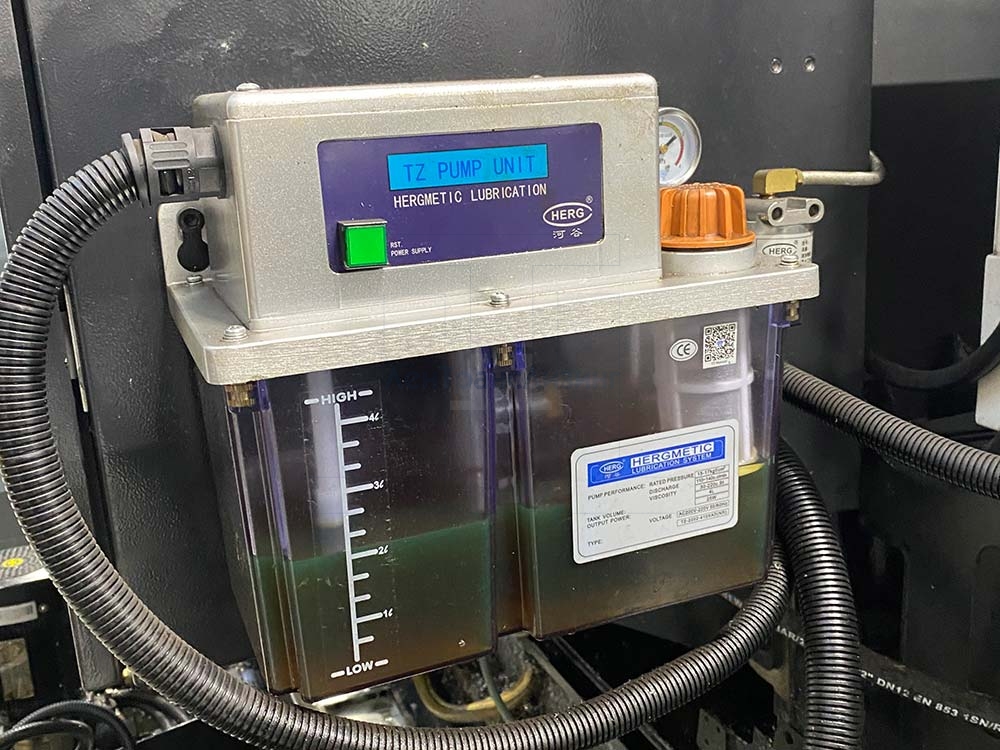

• Централизованная автоматическая смазка
• Пневмопистолет для очистки рабочей области
• Обдув конуса шпинделя при смене инструмента

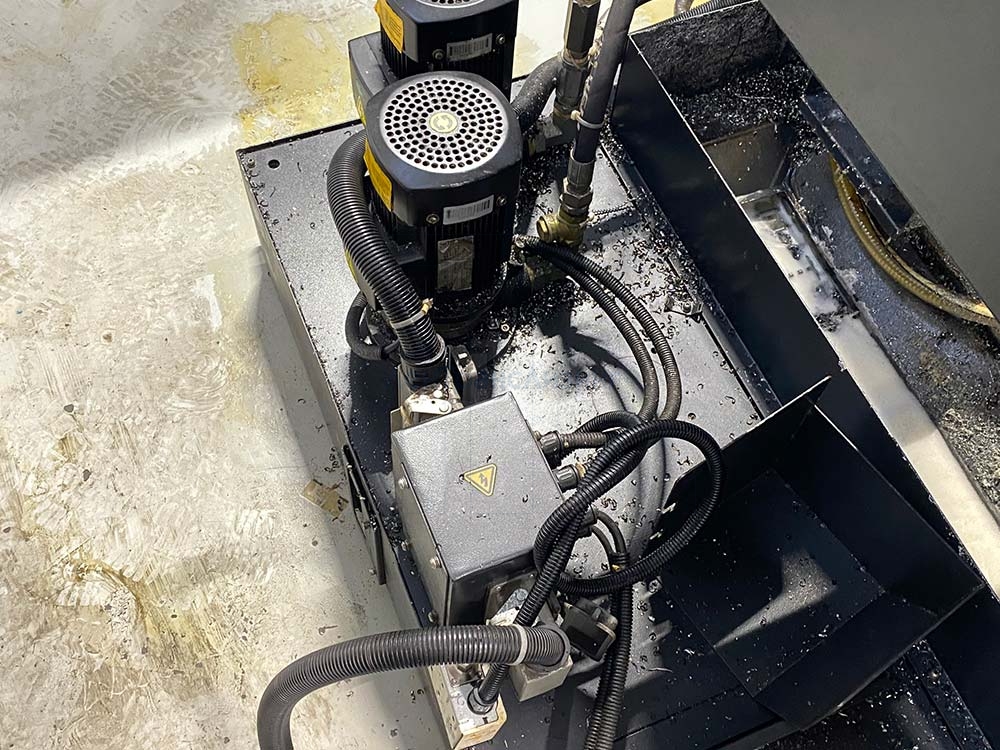

• Подача СОЖ в зону резания

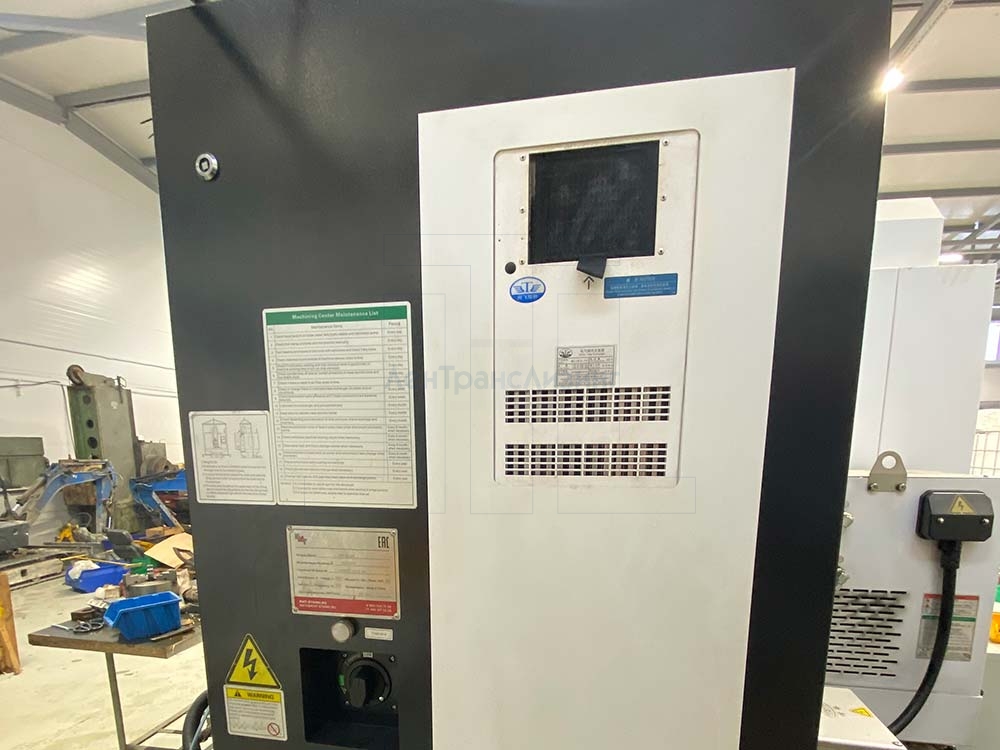

• Электрошкаф с теплообменником
• Руководство пользователя на русском языке

Рабочая зона

• Размер стола: 750 × 420 мм
• Допустимая нагрузка: 350 кг
• Т-образные пазы: 3 × 14 × 125
• Ход по оси X: 650 мм
• Ход по оси Y: 420 мм
• Ход по оси Z: 500 мм
• Расстояние от торца шпинделя до стола: 120–620 мм

Шпиндель

• Максимальная частота вращения: 10 000 мин⁻¹
• Мощность главного привода (пост./30 мин.): 7,5/11 кВт

Инструментальная система

• Тип конуса: ВТ40
• Вместимость магазина: 20 инструментов
• Смена инструмента: 2 сек
• Максимальный диаметр (при свободных соседних позициях): 80 мм
• Предельная длина инструмента: 300 мм
• Максимальный вес инструмента: 8 кг

Подачи и перемещения

• Быстрые перемещения по X/Y/Z: 40 / 40 / 30 м/мин
• Рабочая подача: 1–10 000 м/мин

Точностные параметры

• Позиционирование по X/Y/Z: 0,008 мм
• Повторяемость по X/Y/Z: 0,005 мм

Электропитание

• Напряжение: 380 В
• Частота: 50 Гц
• Максимальная потребляемая мощность: 15 кВА
• Требуемое давление воздуха: 6–8 bar

Габариты и масса

• Размеры (Д × Ш × В, с транспортером): примерно 2,0 × 2,34 × 2,7 м
• Масса: около 4000 кг

Станок полностью исправен, эксплуатировался в производственных условиях, показал надежную работу. Комплектация оригинальная, все узлы штатные.
